24" SS SPRAY DRIP TRAY ASSY / [カウンター設置タイプ]

ロングタイプのピッチャーリンサー

¥84,370[20%OFF]67,496(税込)

674ポイント獲得できます

レビューはまだありません

数量

再入荷時期についてはこちら

  • 商品コード
    :816000
  • メーカー
    :-
  • 送料について
    :税込8,800円以上は送料無料
    (北海道・沖縄・離島を除く)

この商品について問い合わせる

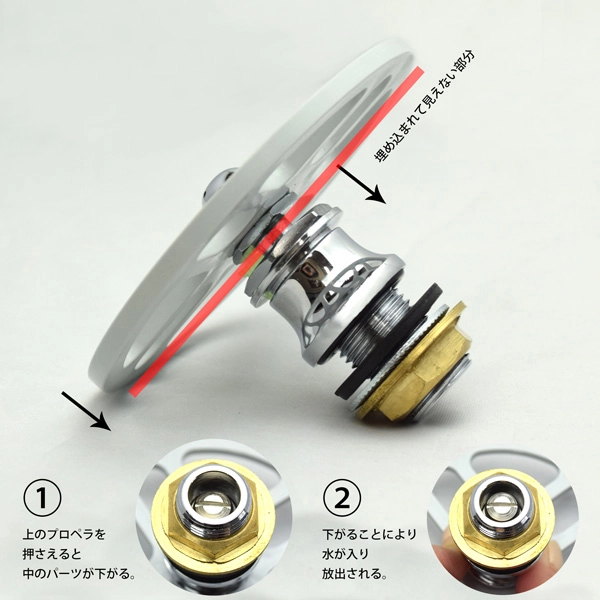

【放水の方法】

写真中央部を押すと、高圧な水が勢い良く噴出されます。
※撮影の為、軽く押しています。

<


写真のように逆さにして上から押すと、水が噴出し、綺麗に洗浄されます。たまった水は、排水ホースへ。



【参考動画】
※こちらはカウンターフィックスショートタイプを例にしています。

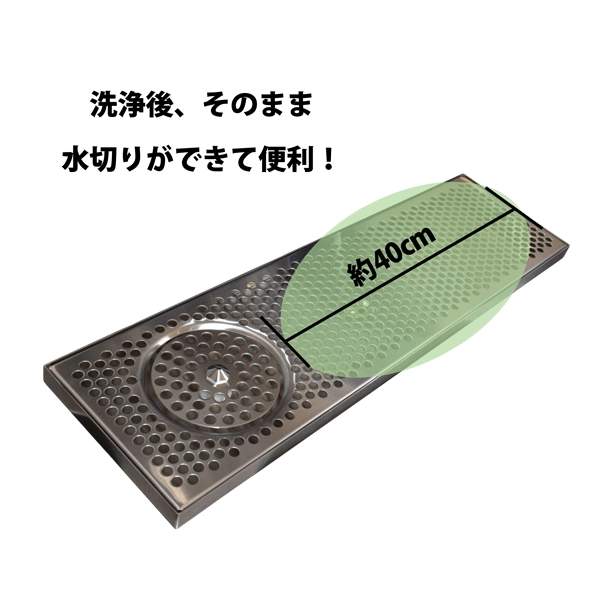

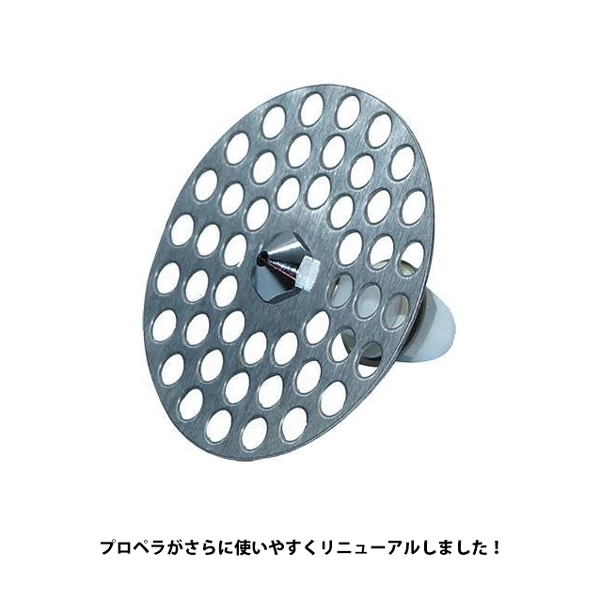

【本体の構造】


画像の左が給水ホース接続部、右が排水ホース接続部です。
薄型なので、カウンター上はスッキリ。





※直径は約11cmですが、端は円形になっているので、実質置けるカップの直径は〜9cm前後になります。

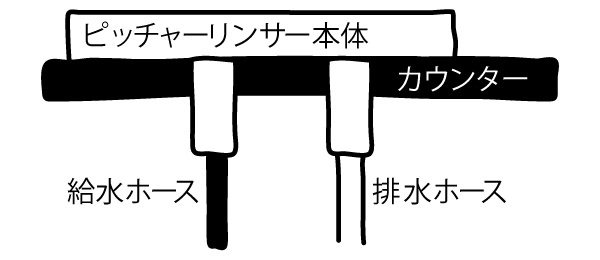

【設置時のイメージ】


【カウンター開口のイメージ】

参考として、こちらの穴の直径で約50mmです。
※こちらは、ショートタイプの画像なので、ロングタイプは穴の位置が離れています。
ご注意下さい



【設置方法について】
設置の環境により、取付方法、必要部品は若干異なります。
詳しくは、設置を依頼される業者にご相談ください。




『DIY接続セット(別売)』をご購入の方には、こちらの部品を使用しての取付マニュアルを同梱いたします。

商品説明
水圧でミルクピッチャー(他カップ類)を簡単にクリーンに出来る商品です。
オペレーションに合わせてお選びください。
高さが無いのでカウンターがスッキリします。
商品仕様
  • 【本体サイズ】
  • ■W 610mm × D 178mm× H 23mm
承認図
承認図はこちらよりご確認ください。
ピッチャーリンサー承認図(PDF)
必要設備
  • ■設置場所に2箇所、穴開けが必要になります。(給水、排水用)
  • ■水道直結 13mm(画像をご確認ください)
  • ■排水接続 13mm(画像をご確認ください)
接続方法

【必要部品】
取付状況により若干異なります。
ご自身で取付される場合は、DIY接続セット(別売)をオススメします。

【DIY接続セット(別売)を使用した取付方法】
〇必要工具
・モンキーレンチ
・プラスドライバー

〇給水
1.水道の吐出口をモンキーレンチで取り外します。
2.パッキンを取り外します。※なくさないように保管してください。
3.分岐水栓を取り付けます。
4.分岐水栓の分岐部分ににワンタッチフィッティングを取り付け、給水チューブを接続します。
(水やアルコールをスプレーし濡らすと取り付けやすくなります。)
5.1で外した吐出口を分岐水栓に取り付け、モンキーレンチで増締めします。
(パッキンの取り付けを忘れないようお気をつけください。)
6.リンサー本体給水部分にワンタッチフィッティングを取り付け、給水チューブを接続します。
(水やアルコールをスプレーし濡らすと取り付けやすくなります。)

〇排水
1.リンサー本体排水部に排水ホースを接続し、ドライバーで排水ホースバンドを締め付けてください。

詳しくは、同梱の「取り付けマニュアル」(写真付)をご覧ください。

※お使いのモニターにより実際の商品と色味が異なる場合がございます。
※取扱の商品には輸入品も含まれる為、ご注文と在庫調整のタイミングにより在庫を確保できない場合がございます。欠品、売切れの際はご迷惑をお掛けしますがキャンセルさせて頂く事もございますので、予めご了承下さいませ。










【放水の方法】

写真中央部を押すと、高圧な水が勢い良く噴出されます。
※撮影の為、軽く押しています。

<


写真のように逆さにして上から押すと、水が噴出し、綺麗に洗浄されます。たまった水は、排水ホースへ。



【参考動画】
※こちらはカウンターフィックスショートタイプを例にしています。





【本体の構造】


画像の左が給水ホース接続部、右が排水ホース接続部です。
薄型なので、カウンター上はスッキリ。





※直径は約11cmですが、端は円形になっているので、実質置けるカップの直径は〜9cm前後になります。



【設置時のイメージ】


【カウンター開口のイメージ】

参考として、こちらの穴の直径で約50mmです。
※こちらは、ショートタイプの画像なので、ロングタイプは穴の位置が離れています。
ご注意下さい



【設置方法について】
設置の環境により、取付方法、必要部品は若干異なります。
詳しくは、設置を依頼される業者にご相談ください。




『DIY接続セット(別売)』をご購入の方には、こちらの部品を使用しての取付マニュアルを同梱いたします。
